客户在渣浆泵使用选型和渣浆泵结构图。石泵渣浆泵研发技术给展示AH系列渣浆泵结构图参考咨询电话：0311-86786662
渣浆泵结构图应用范围：
广范应用于冶金、矿山、煤碳、化工、电厂、抽沙、环保、市政工程等行业。
渣浆泵结构图材质：高铬合金耐磨材质。
渣浆泵结构图型号意义：如4/3C-AH(R)
4：进口直径为4英寸
3：出口直径为3英寸
C：托架形式
AH：重型渣浆泵
R：橡胶材质

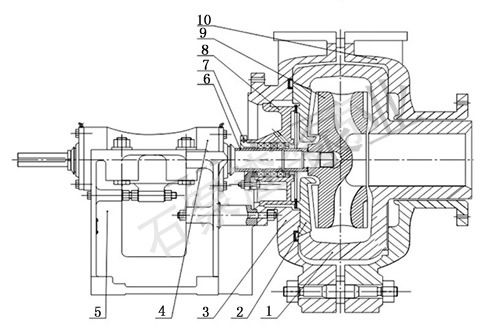

1、 渣浆泵护套
2、 渣浆泵后护板
3、 渣浆泵泵体
4、 轴承组件
5、 渣浆泵托架
6、 密封组件
7、 减压盖
8、 付叶轮
9、 渣浆泵叶轮
10、 泵盖
