渣浆泵进出口管段的配置及要求
①吸入管线
吸入管径：吸入管径应与泵的进口直径相同或比泵进口直径稍大，原则是既避免泵产生汽蚀，又不能使浆体在管路中形成沉积。
吸入口闸阀：为便于维修泵，应设吸入口闸阀，其直径与吸入管径相同。在泵的吸入口与吸入管之间应设伸缩节，以便拆装泵。
②排出管线
排出管径：排出管径与浆体性质、沉降流速有关，一般情况下，排出管径与泵的出口直径相等或稍大。
出口闸阀：出口闸阀应与排出管径相同。
压力表：位于泵出口和第一个阀门之间的直管段上。

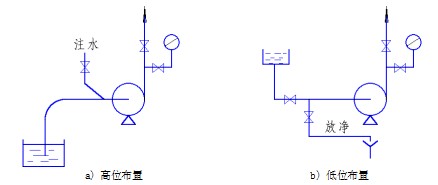

管路布置如下图所示：
③泵管路配置注意事项
管径大小要考虑系统阻力、浆体的临界沉降流速等综合因素。吸入管应尽量短而直。在泵的吸入口处，最好配备一段与进口直径相同的直管段，其长度应不小于3倍进口直径。吸入管内流速一般为1.5～2.5 m/s ，视输送浆体的沉降流速而定。 采用高位布置时泵的吸入管路应避免形成汽穴，推荐采用上母线为水平的变径管，如下图所示。
用阀门调节流量时，调节阀应设在泵出口，不允许在入口管路上用阀门调节，以免产生汽蚀。
