渣浆泵的装配（橡胶护套）—（四个零件组成）

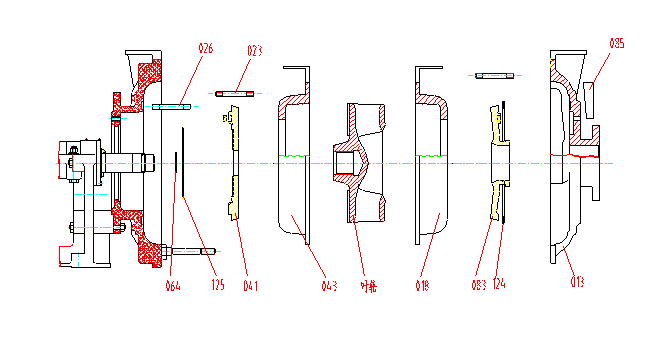

1、在付叶轮和轴定位槽处涂一些润滑油，并根据泵的要求装上叶轮“O”型圈，（064或217）或轴套“O”型环（109）参见有关的零件图。保证“O”型圈定位。
2、装配内衬密封125，泵体护板041，护套双头螺栓026，泵体护套043和双头螺栓023。
a)、护套密封125装在泵体的密封槽内（平面朝下）最好使用橡胶黏合剂固定。
b)、在泵体护板041的螺纹凸台上拧上双头螺栓026并拧紧。
c)、在一个钩子上悬挂吊管，将泵体护板放在边沿上，并将吊管推入护板孔内，起吊装有护板的吊管，从轴螺纹端装入。螺栓与孔对准，将泵体护板推上泵体，拧上螺母，不要夹紧，拆卸吊管。
d)、在泵体护套043的螺纹凸台上，拧上双头螺栓023并夹紧。
e)、利用吊钩起吊泵体护套，螺栓与泵体螺孔对准，推止泵体，拧上螺母。
3、装配叶轮
a)、轴键070装配在键槽内，轴扳手306拧在键上，检查托架B侧夹紧螺母（012）是否夹紧是以水平固定轴键装配，但不要锁紧。
利用轴扳手抱住轴，并在轴上拧上固定螺母303，锥面将按其正确的位置固定泵体护板，夹紧泵体护板和泵体护套上的所有螺母，取下固定螺母。
b)选择泵特定应用所规定的正确型式的叶轮，在螺纹外涂油脂，通过钢绳或吊钩使用吊车提升叶轮并拧在轴上。
通过在叶片之间插入一个铁棒和使用轴扳手抱住轴来夹紧叶轮。在装配间要确保轴上的各个“O”型圈不得损坏，而且它们完全被各种套等等所覆盖。
4、装配泵盖018，前护板083和双头螺栓，楔板085，内衬密封124，泵盖护套018，湖螺栓026。
a)、泵盖013放在适当的支撑上（进口法兰朝下）以便保持法兰大约高于地面1英尺。
b)、护套密封124放在泵盖的密封槽内（平面朝下）。
c)、在前护板上装双头螺栓026，螺栓与泵盖孔对准定位，拧上螺母夹紧。
d)、通过泵盖颈部上的槽口插入楔板085（如需要）。均匀敲入直至前护板牢固地固定在泵盖上为止。
e)、在泵盖护套螺纹凸台上拧上双头螺栓085，放入泵盖上并保证螺栓与泵盖上的孔对准，拧上螺母夹紧。
f)、提升安装成一件的泵盖，前护板和泵盖护套，泵盖的孔与泵体上的螺栓对准。
注：
大型泵盖装有便于起吊的吊环螺栓孔。
在泵盖螺栓上拧上螺母，均匀地夹紧。
5、装配密封零件（金属压盖或填料箱）
注：密封零件的装配，必须遵照密封装配一节规定进行。
注：密封零件的装配，必须遵照密封装配一节规定进行。
