渣浆泵的安装要求-石泵渣浆泵

渣浆泵可广泛用于矿山，电力、冶金、煤炭、环保等行业输送含有磨蚀性固体颗粒的浆体。如冶金选矿厂矿浆输送，火电厂水力除灰、洗煤厂煤浆及重介输送。在化工产业，渣浆泵也可输送一些含有结晶的腐蚀性浆体。当然在不同的行业中，渣浆泵扮演的角色也就不同，工作原理也不同。

渣浆泵按照结构形式一般分为立式渣浆泵和卧式渣浆泵两种，按照使用场合又分为耐磨渣浆泵和防腐渣浆泵两种。渣浆泵的安装是一项复杂的工作，需要对渣浆泵及现场情况进行综合考虑，渣浆泵自身的尺寸必须符合标准要求，其次现场工况也要符合安装需求。

渣浆泵的安装要求：

1、安装前的检查

渣浆泵在出厂前已经过检验和试验，为保证处于良好的工作状态，必须正确安装。安装前应先检查设备的型号、参数是否正确，零部件是否齐全完好，随机携带的技术资料及质量证明是否齐全。核对无误后，应详细阅读有关技术资料，掌握有关的技术要求和操作要领，渣浆泵方可进行安装，切忌盲目操作。

2、渣浆泵的固定找正

卧式泵机组应采用二次灌浆法进行安装。安装后，机组的中心线应与地基中心线一致；机组的中心高与设计值的偏差应不大于±2mm,机组的水平允差为0.1/1000。

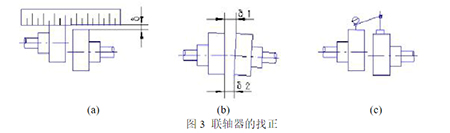

对于采用联轴器直联传动的泵机组，机组的同轴度一般靠联轴器找正来保证。联轴器的找正有两种方法：

一种是以刀口尺与塞尺配合。以刀口尺找正联轴器的外圆，保证每对联轴器在各方向的平齐，其最大误差δ应不大于0.10mm如[图3，(a)]。以塞尺检查每对联轴器之间的间隙，其最大误差Δ（Δ=δ1-δ2）应不大于0.10mm，如[图3，（b）]。

另一种方法是用磁力百分表配合塞尺找正联轴器。将磁力百分表固定在一边联轴器外圆上并盘车，百分表测头放在对面联轴器外圆上，观看百分表的跳动不应大于0.15mm如[图3，（c）]。联轴器的间隙用塞尺测量，其最大误差应不大于0.10mm，如[图3，（b）]。

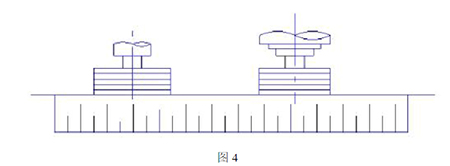

对于皮带传动的泵机组，应保证泵轴与电机轴的平行度，通常以皮带轮进行找正。中心距较小的，可以用直尺靠平皮带轮端面来找正。中心距较大时，可以用拉线靠平皮带端面来找正，如图4所示。

3、渣浆泵进出口管段的配置及要求

（1）吸入管线

吸入管径：吸入管径应与渣浆泵的进口直径相同或比泵进口直径稍大，原则是既避免渣浆泵产生汽蚀，又不能使浆体在管路中形成沉积。

吸入口闸阀：为便于维修渣浆泵，应设吸入口闸阀，其直径与吸入管径相同。在渣浆泵的吸入口与吸入管之间应设伸缩节，以便拆装渣浆泵。

（2）排出管线

排出管径：排出管径与浆体性质、沉降流速有关，一般情况下，排出管径与渣浆泵的出口直径相等或稍大。

出口闸阀：出口闸阀应与排出管径相同。

压力表：位于渣浆泵出口和个阀门之间的直管段上。

用阀门调节流量时，调节阀应设在泵出口，不允许在入口管路上用阀门调节，以免产生汽蚀。

4、轴封水和冷却水的管路配置及要求

安装机械密封泵的轴封部分有两个外露管接头，装压力表侧为进水口，另一侧为出水口。采用油脂润滑的托架不加冷却水。采用油脂润滑填料时，不加轴封水。
