图1

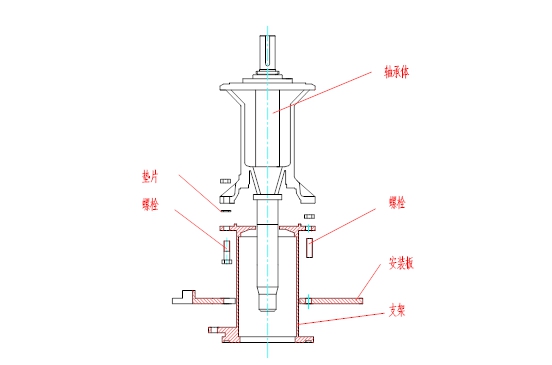

一、SP型液下渣浆泵的装配：把支架和安装板安装到轴承组件上。
参阅图1和2
参阅图1和2
图2
1、装配轴承组件（005）。
2、把轴承组件（005）装进支架（102），按图2所示放置这两个件，要特别小心油嘴的定位。
3、在轴承体脚部（004）与支架顶部间装上垫片（290）穿上支架螺栓并均匀上紧。
4、在支架的周围装一块对开的安装板（019），并使其和出水管的位置相适应。

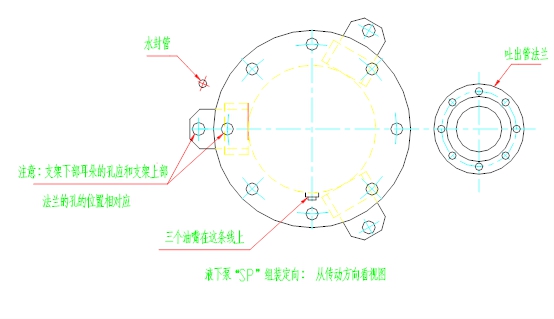

图3

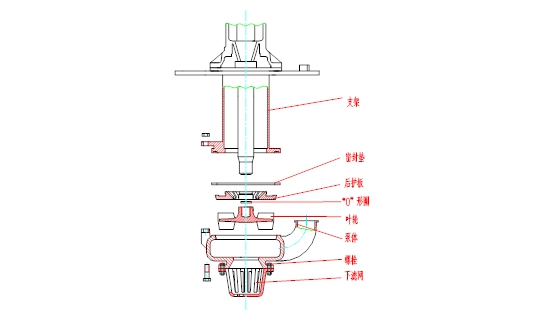

二、SP型液下渣浆泵的装配：装上后护板、叶轮、泵体和吸入滤网
1、由于发明了本装置（指对开安装板），方便了泵件的组装工作，以至于使轴的叶轮端可以垂直向上放置。
2、把后护板密封垫（125）放进支架端部的槽内。
3、把后护板（041）放到支架端部上，检查后护板平面是否和支架结合好，以及是否平稳地置于密封圈上。
4、把叶轮‘O’型圈（064）装入轴端的槽内。
5、对轴端的叶轮螺纹，涂上充足的润滑油，但是注意不要涂油太多，如果过多，会使叶轮难以拧到底。
6、把叶轮拧到轴上，并用轴扳手（036）和穿过叶轮叶片的棒来拧紧叶轮。当拧紧橡胶叶轮时应该要小心。
7、把滤网（下）（116L）装到泵体上（092）并用吸入口法兰螺栓上紧。
8、用吊钩或用系在横梁上的弯曲钢筋将泵体（092）吊起，并根据图2置于支架端部，检查叶轮是否转动平稳，如果不流畅，要调整支架顶部的垫圈（029）。
9、穿上三条支架螺栓并均匀上紧。
注：应该把支架螺栓适当的上紧，以压住后护板密封圈并再次检查叶轮转动是否顺畅。
图4

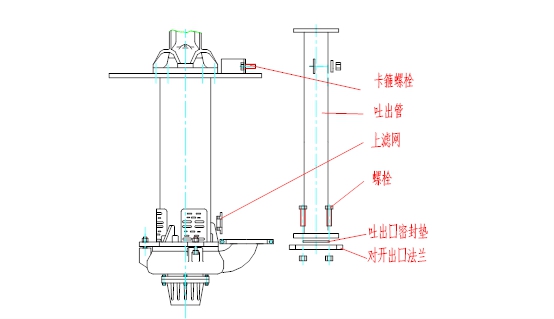

三、SP型液下渣浆泵的装配：装上滤网和出水管
1、把泵卧放，出水口向上。
2、在泵体吐出口处装上两块对开的吐出法兰（021）并用吐出法兰螺栓连接。
3、吐出口管密封垫放在泵体出口处，（当此垫被安装时，涂上一层粘接剂固定密封垫）。
4、装上吐出管（154）穿上螺栓并均匀紧固。
5、装上吐出管固定螺钉和螺母把吐出管上端固定在安装板上。用螺钉紧固。
6、把三个滤网（116）装在支架开口处。
四、SP型液下渣浆泵的装配：滤网安装
使滤网轻轻弯曲并装入支架的切口（缺口）这样就使4个滤网凸耳套在了支架切口侧面，使得滤网更牢固。
泵全部装好后，准备好驱动部件然后合装。
注意：液下泵是不需要任何渣浆泵轴封的！
