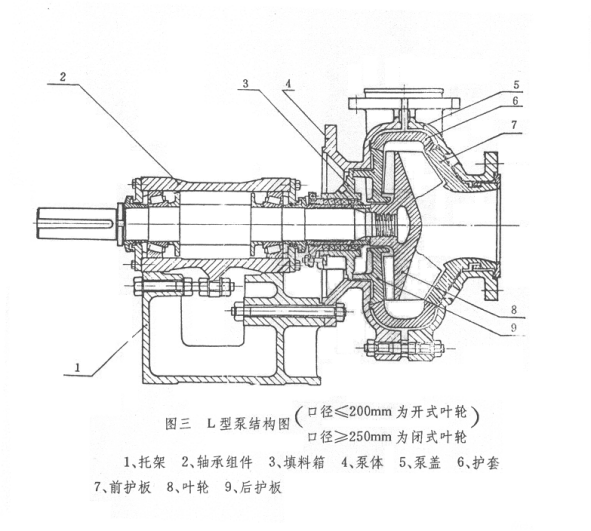

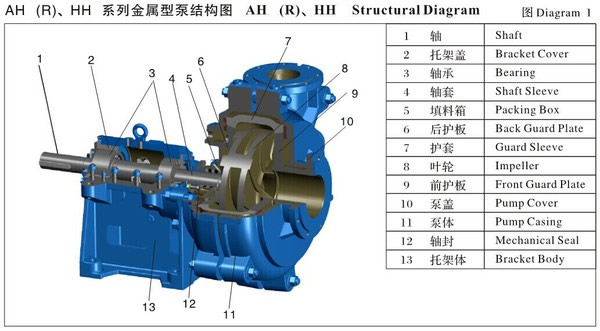

衬胶渣浆泵AHR、MR、LR型泵结构图组成见下图：
以上两种形式卧式石泵渣浆泵业结构，除泵头部分（包括泵体、泵盖、叶轮等）结构不同外，其余部分结构相似，采用同一系列的传动部分。下面按泵头部分、轴封部分及传动部分，分别叙述其结构特点。
1.渣浆泵结构泵头部分
L、M、AH、AHP、HP、H、HH型泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬（包括叶轮、护套、护板等）。泵体、泵盖根据工作压力采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓连接。泵体有止口与托架用螺栓连接。泵的吐出口可按八个角度旋转安装。叶轮前后盖板带有背叶片以减少泄漏及提高石泵渣浆泵的使用寿命。
AHR 、LR、 MR型泵亦为双泵壳结构，泵体、泵盖带有可更换的耐腐蚀橡胶内衬（包括叶轮、前护套、后护套等）。泵体、泵盖与AH、 L、 M型泵的泵体、泵盖通用，其传动部分及安装形式与 AH、 L、 M型泵相同。
D、G型泵为单泵壳结构（即不带内衬）。泵体、泵盖和叶轮均采用耐磨金属制造。泵体、泵盖的连接采用特殊的夹紧结构，泵出口方向可任意旋转，安装拆卸方便。
各型泵进口均为水平方向，从传动方向看泵为顺时正方向旋转。
2.渣浆泵结构轴封部分
轴封有两种型式，副叶轮轴封及填料轴封。
（1）、副叶轮轴封：在泵进口正压力值不大于泵出口压力值10%时的单级泵或多级串联的第一级泵，可以采用副叶轮轴封，副叶轮轴封具有不需要轴封水，不稀释矿浆，轴封效果好等优点。
（2）、填料轴封：填料轴封结构简单，维修方便，但须使用轴封水，对于不适于用副叶轮轴封的工况可采用填料轴封。
3.石家庄水泵厂石泵渣浆泵结构传动部分
各种卧式渣浆泵均采用同一系列的传动部分，包括托架和轴承组件，泵轴直径大，刚性好，悬臂短、在恶劣的工况下不会弯曲和振动，轴承根据传递的功率不同选用重型单列或双列圆锥滚子轴承及圆柱滚子轴承，能够承受泵的最大轴向及径向载荷，轴承采用油脂润滑，轴承体两端有密封端盖，迷宫套及迷宫环，能有效防止矿浆等污物进入轴承，保证轴承能安全运行，具有较高的寿命。
