渣浆泵是一种用于输送固液混合物的泵，我们所说的渣浆泵实际是一种离心泵，适合输送磨蚀比较强、含坚硬固体颗粒的固液混合物，比如矿浆、灰渣、砂砾等等。
渣浆泵工作原理：
渣浆泵的主要工作部件是叶轮和机壳，机壳内的叶轮装置位于轴上，并与电动机连接形成一个整体。当电动机带动叶轮旋转时，叶轮中的叶片迫使流体旋转，即叶轮对流体沿它的运动方向做功，从而迫使流体的压力势能和动能增加。与此同时流体在惯性力的作用下，从中心向叶轮边缘流去，并以很高的的速度流出叶轮，进入压出室，再经出管排出，这个过程称为压水过程。
同时，由于叶轮中心的流体流向边缘在叶轮中心形成低压区，当它具有足够的真空时，在吸入端压强的作用下(一般是大气压强)，流体经吸入室进入叶轮，这个过程称为吸水过，程由于叶轮连续的旋转，流体也就连续的排出、吸入，形成连续的工作。
渣浆泵结构图：
按照渣浆泵工作时轴的位置可分为卧式渣浆泵和立式渣浆泵，卧式渣浆泵如：AH/HH/M/L型渣浆泵，ZGB型渣浆泵，ZJ型渣浆泵，立式渣浆泵如：SP型液下渣浆泵和ZJL立式渣浆泵。
石家庄石泵渣浆泵业有限公司推出ZJ型渣浆泵系列，本系列产品设计为单级、单吸、离心式渣浆泵。按结构形式可分为卧式ZJ系列，和立式ZJL系列。卧式泵按出口直径分为350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm、等多种规格，每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。

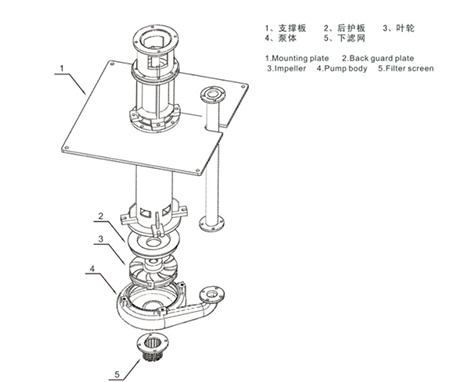

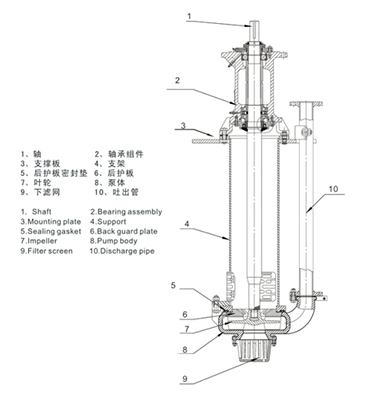

我们在此为大家提供卧式渣浆泵结构图和立式渣浆泵结构图：

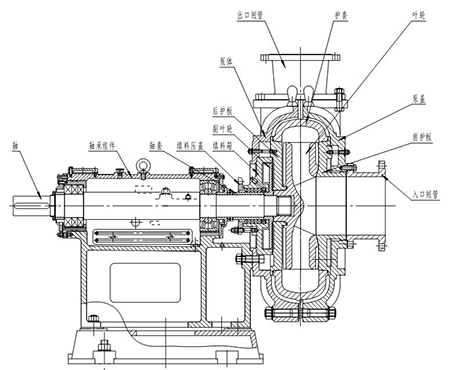

一、渣浆泵横切结构图

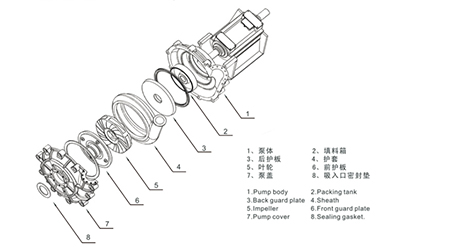

二、渣浆泵立体结构图
